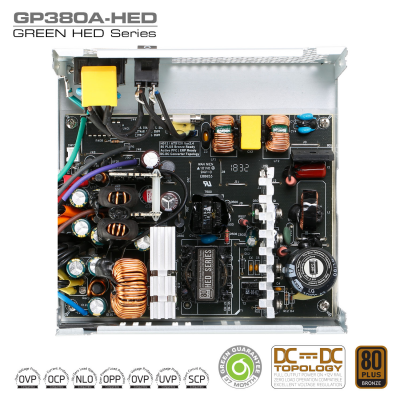

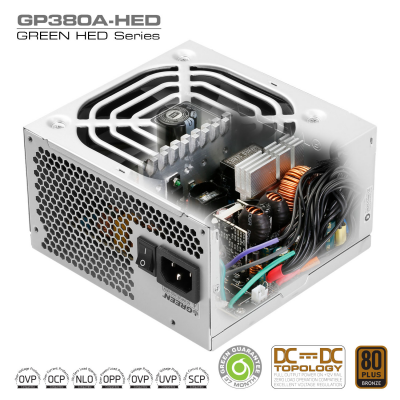

- توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) در بخش ثانویه
پاورهای سری HED بر خلاف نسل قبل که در طراحی بخش ثانویه آن‌ها از توپولوژی Group Regulation استفاده شده بود از جدیدترین و مدرن‌ترین طراحی حال حاضر یعنی مبدل‌هایDC-DC بهره می‌برد. در نسل HED به لطف استفاده از خازن های جامد با ESR بسیار پایین، علاوه بر افزایش طول عمر و مقاومت بسیار بالا در برابر حرارت برای این بخش، شاهد بهبود چشمگیر ریپل خروجی پاور نیز خواهیم بود.
همچنین به‌واسطه تعبیه مبدل‌های DC-DC در این بخش، ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و به دنبال آن، اضافه شدن پروتکشن (NLO (No Load Operation به قابلیت‌های این سری از منابع تغذیه شده است.
نتیجه نهایی پیاده سازی این توپولوژی کاهش Voltage Regulation شاخه‌های اصلی به کمتر از %2.5 و همچنین واکش گذرا (Transient Response) به مراتب سریع‌تر از نسل قبل خواهد بود. علاوه بر این، بر خلاف اغلب منابع تغذیه در این رنج قیمت، قابلیت ارائه تمامی توان خروجی پاور تنها بر روی شاخه 12V+ نیز فراهم شده است. در واقع کاربرانی که قصد استفاده این سری از پاورها را بر روی سیستم های مدرن و مجهز به پردازنده و کارت های گرافیک پرمصرف دارند می توانند بدون هیچ گونه محدودیتی از نظر توزیع توان بر روی شاخه های خروجی از حداکثر کارایی تجهیزات حرفه ای خود بهره مند شوند.
- عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن های ایمنی
تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری HEDاز تراشه Supervisorبه‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شده در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های ایمنی فراهم کرده است.
در واقع پاورهای نسل جدید HED همانند پاورهای رده بالا و گران قیمت موجود در بازار از تمامی پروتکشن های ایمنی حال حاضر پیاده سازی شده در منابع تغذیه سوئیچینگ مدرن پشتیبانی می‌کنند.
نوع و عملکرد پروتکشن های OVP/UVP/OCP/OPP/SCP/SIP/NLO در پاورهای HED گرین، به شرح ذیل می باشد:
 |
(Surge & Inrush Protection (SIP
به لطف تعبیه (MOV (Metal Oxide Varistor و همچنین NTC Thermistor در بخش ورودی، عملکرد و سلامت این نسل از پاورها در برابر جریان هجومی (Inrush Protection) و حتی Spike های شدید ولتاژ در ورودی بیمه شده است.
|
 |
(Over Voltage Protection (OVP
در صورتی که محدوده ولتاژ هر یک از شاخه‌های خروجی از محدوده حداکثر ایمن تعیین شده در استاندارد فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
|
 |
(Under Voltage Protection (UVP
در صورتی که محدوده ولتاژ هر یک از شاخه‌های خروجی از محدوده حداقل ایمن تعیین شده در استاندارد پایین تر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
|
 |
(Over Current Protection (OCP
در صورتی که به هر دلیلی جریان عبوری هر یک از شاخه‌های خروجی از محدوده ایمن تعیین شده در استاندارد فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
|
 |
(Short Circuit Protection (SCP
اتصال کوتاه یا Short Circuit زمانی اتفاق می‌افتد که امپدانس خروجی هر یک از شاخه‌های خروجی منبع تغذیه کمتر از 0.1 اهم شود. در واقع در صورتی که هر یک از شاخه‌های خروجی با یکدیگر و یا با به زمین (GND) اتصال کوتاه شوند، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
|
 |
(Over Power Protection (OPP
در صورتی که توان مصرفی مجموع شاخه‌های خروجی منبع تغذیه از مقدار تعیین شده در استاندارد فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
|
 |
(No-Load Operation (NLO
این پروتکشن به منبع تغذیه این اجازه را می‌دهد تا حتی در صورتی که شاخه‌های خروجی آن به بار متصل نباشد بدون مشکل به فعالیت خود ادامه دهد. (نکته: اینتل از عبارت No-load Situation برای این پروتکشن در استاندارد ATX12V V2.4 استفاده نموده است. اما عموما این پروتکشن را به نام NLO می شناسند)
|
- بهره‌مندی از خازن‌های الکترولیت و جامد باکیفیت تایوانی از نوع 105C در بخش اولیه و ثانویه
در منابع تغذیه سری HED در هر دو بخش اولیه و ثانویه از خازن‌های الکترولیتی باکیفیت تایوانی و با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه از نوع 85C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند. ضمن اینکه در بخش DC-DC پاورهای HED از خازن های جامد با طول عمر بسیار بالا نیز استفاده شده است. همچنین بخش استندبای پاورهای HED به خازن های ژاپنی Nippon Chemi-Con با قابلیت کارکرد در دمای 105C مجهز شده است.
- ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی
ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه 12V+ خروجی پاورهای سری HED به‌واسطه توپولوژی مدرن پیاده سازی در بخش ثانویه و فیلترهای متعدد CLC حداکثر (35mV(pp می‌باشد که معادل کمتر از یک سوم محدوده مجاز در آخرین ویرایش استاندارد پاورهای ATX است.
- فن فوق‌العاده کم صدا با عملکرد به مراتب هوشمندتر
به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای نسل جدید HED، نویز صوتی این مدل‌ها تا حدود %70 الی %80 توان نامی پاور بسیار پایین بوده و عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.
- بازدهی مصرف انرژی (Efficiency) بالا و کسب گواهینامه 80Plus Bronze
برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای HED سبب شده تا حداکثر بازدهی مصرف انرژی نسل دوم این پاورها به حدود %88 برسد. این میزان بازدهی مصرف انرژی سبب شده تا این سری از پاورها موفق به کسب گواهینامه 80Plus Bronze شوند.

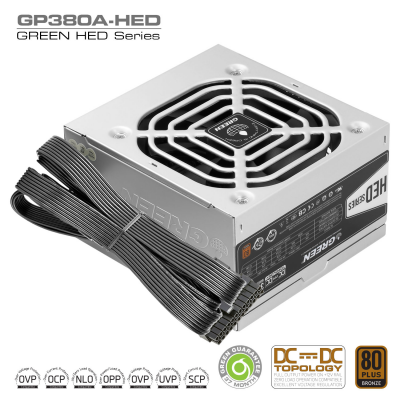

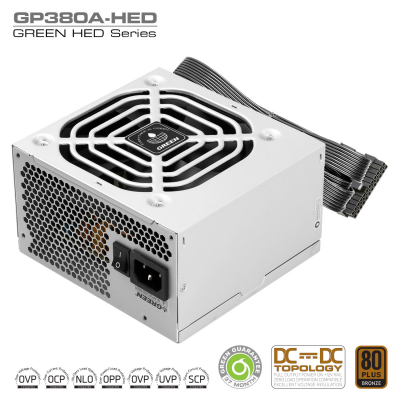

- کابل‌های خروجی فلت و یکدست مشکی
در پاورهای سری HED از کابل‌های خروجی تماما مشکی و از نوع فلت (تخت) استفاده شده است. کابل‌های فلت نسبت به کابل های رشته ای متداول، انعطاف پذیرترند و کابل کشی قطعات را آسان‌تر کرده که نهایتا سبب زیبایی بیشتر اسمبل سیستم و تهویه بهتر هوای داخل کیس خواهد شد.

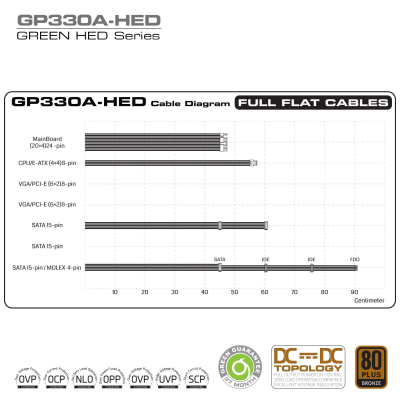

پیکربندی کابل های خروجی
جدول تقسیم جریان و توان شاخه های خروجی
